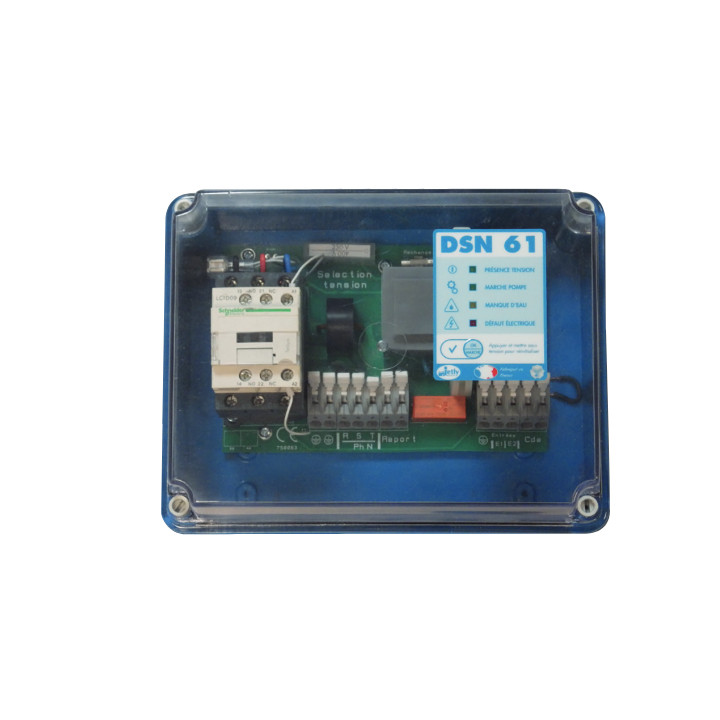

DSN 61/18 Coffret protection moteur et de surveillance de niveaux

Différents modes de détection du manque d’eau en un seul coffret

• Avec sonde niveau (1 ou 2 électrodes) type DSN51/52
• Sans sonde (cos Φ) type DSE
• Flussostat type PAD03
• Contacteur inversé type XMX
• Compteur à impulsion type DSH

Le coffret DSN61 est un coffret universel pour commande et protection d’une pompe immergée ou de surface

• Protection électrique temporisé type relais-thermique jusqu’à 18 ampères
• Protection contre le manque d’eau (différents modes)
• Paramétrage automatique
• Redémarrage manuel ou automatique
• Détection de l’inversion du sens des phases (Triphasé)
• Protection contre l’inversion des électrodes "Haute" et "Basse"
• Protection anti-grippage
• Marche forcée
• Commande par contact sec ou 24 Vac

Le coffret DSN61 assure le contrôle-commande, la protection électrique et la protection contre la marche à sec des pompes
immergées à moteur asynchrone ou de surface.

• Il regroupe tous les modes de détections de manque d’eau des coffrets : DSE, DSN 51, DSN 52, DSN 52 inversé et PAD.
• Le paramétrage des différents modes de manque d’eau s’effectue à l’aide de cavalier.
• Il permet le choix entre le redémarrage automatique ou manuel.
• L’alimentation du coffret est en bi-tension (Mono 230V ou Tri 400 V).
• Un contact sec est activé en cas de disjonction moteur et permet d’activer une signalisation à distance ou d’enclencher
  un dispositif de pompage de secours
• Coffret étanche équivalent IP54 avec couvercle transparent équipé d’entrées étanches.
• Alimentation électrique : Mono 230 V ou Tri 400 V (50 Hz).
• Intensité de la pompe suivant le modèle : 1 à 12 ampères / 12 à 18 ampères.
• Température ambiante de 5° à 40° C.
• Dimensions (L x l x h) : 235 x 180 x 120 mm.
• Poids : 1.4 Kg
• 2 modèles :
  - DSN 61 / 12 A (M/T) jusqu’à 12 ampères - code 471261J
  - DSN 61 / 18 A (M/T) jusqu’à 18 ampères - code 471263J
