Étape 1 - Longueur de refoulement et Hauteur à relever

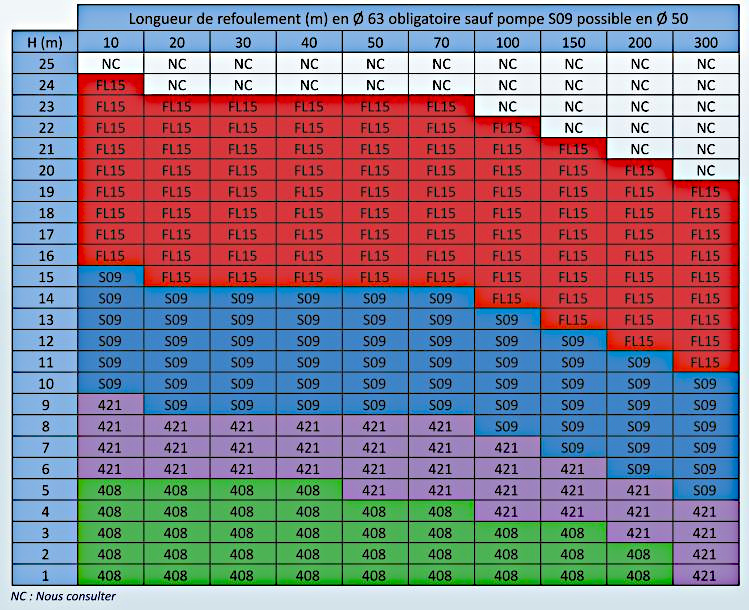

Étape 2 - Définition du modèle à partir de l'abaque
Exemple :
- Longueur de refoulement : 50 m
- Hauteur de refoulement : 6 m
Le croisement de la colonne 50 m et de la ligne 6 m donne la couleur mauve ainsi que le modèle de pompe Technirel 421 qui équipe la station Sanirel.
• Station de relevage avec 1 pompe :
- Bleu : SANIREL 420 Evo SO9 (420 litres)
- Mauve : SANIREL 420 Evo 421 (420 litres)
- Vert : SANIREL 420 Evo 408 (420 litres)
NB : Les stations SANIREL 420 EVO peuvent facilement accueillir une 2nd pompe identique et se transformer en SANIREL 420 Double.
• Station de relevage avec 2 pompes :
- Bleu : SANIREL 420 Double SO9 (420 litres)
- Mauve : SANIREL 420 Double 421 (420 litres)
- Vert : SANIREL 420 Double 408 (420 litres)
